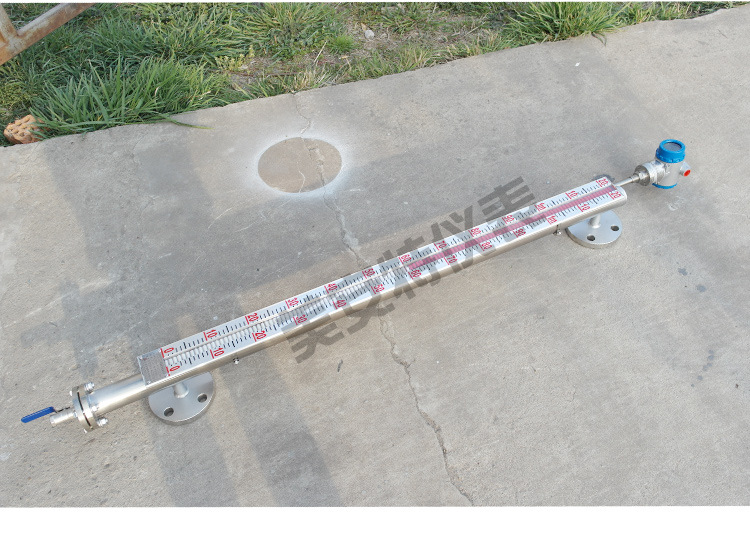

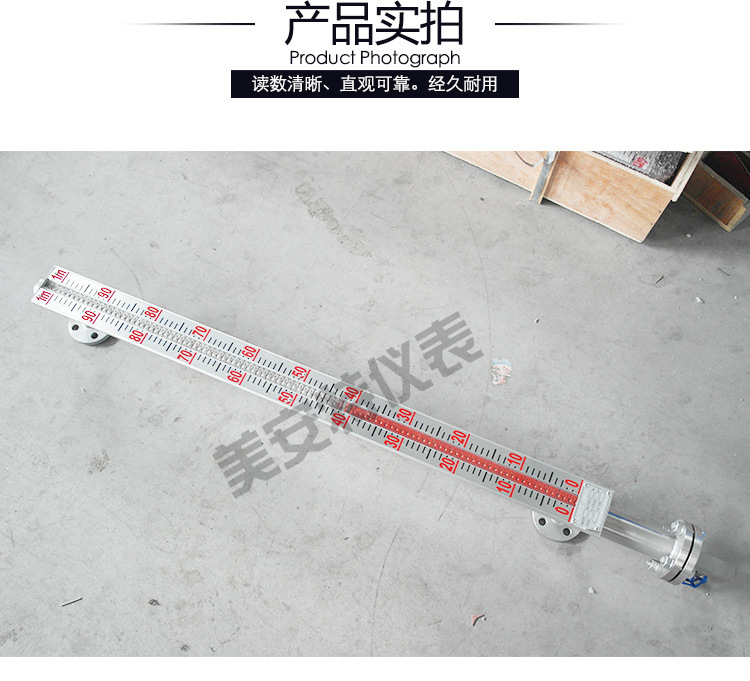

氨水液位计

氨水液位计专业生产厂家

联系电话:139-1515-7699}

微信号:19996636575

制造商:美安特仪表

详情介绍

江苏美安特自动化仪表需要公司是一家专业从事雷达液位计仪表研发、生产、销售、服务为一体的高新技术企业全。为客户设计安装基础图和流程图,专业的技术培训,可派技术人员现场指导安装和调试设备。氨水液位计厂家批发价格,可以定制和OEM贴牌合作。公司客户遍布国内上海、河南、湖北、河南、内蒙、贵州、广西、湖南、广东、山东等32座城市,一站式贴心服务。以下有关:氨水液位计介绍。



氨水液位计可适用于各种开口或密闭容器内的液位测量,特别对高压、高温、高粘度、强腐蚀性介质更显其优越性。由于被测介质与指示器完全隔离,所以它比传统的板式、管式液位计具有更高的可靠性、安全性和实用性。该仪表与他的辅助仪表LB型磁型位置变送器,AK型磁性报警开关组合应用,可连续输出4~20mA模拟信号及开关量信号,可实现液位的上,下限远距离的控制及报警。该仪表也可以同其他的数显仪配套使用,达到多种控制目的。它广泛用于电力、石油、化工、环保、船舶、建筑、食品等各行业生产过程中的液位测量与控制。


氨水液位计结构和原理

液位计根据浮力原理和磁性耦合作用研制而成。当被测容器中的液位升降时,液位计主导管中的浮子也随之升降,浮子内的*磁钢通过磁耦合传递到现场指示器,驱动红、白翻柱翻转,当液位上升时,翻柱随着液位的高度转为红色,当液位下降时,翻柱由红色转为白色。

LB磁性位置变送器由液位传感器和转换模块组成。改变送器的传感器以捆绑的形式固定在UQC磁性浮球液位计的旁路管的外侧,使其处于液位计同一磁场系统中,当磁性浮子随液位上下移动时,对应液位位置的干簧管带动电阻器转换成二线制4~20mADC标准信号输出

AK型磁性报警开关采用进口的全密封磁保持开关及其他组件组成。该报警开关以嵌口的形式固定在UQC磁性浮球液位计标尺的外侧,使其处于液位计同一磁场系统中,当磁性浮子随液位上下移动时,对应液位位置的全密封保持开关作用吸合,输出开关信号,通过控制装置达到控制目的。

上述的位置变送器和报警开关输出的信号可方便的与各类仪表配套使用,从而达到控制,调节,显示及报警的目的。


氨水液位计配件组装流程:
1. 本体周围不容许有导磁物质接近,禁用铁丝固定,否则会影响磁翻板液 位计的正常工作;
2. 如用户自行采用伴热管路时,必须选用非导磁材料,如紫铜管等。伴热温度根据介质 情况确定;
3. 磁翻板液位计安装必须垂 直,磁翻板液位计与容器引管间应装有球阀,便于检修和清洗;
4. 介质内不应含有固体杂质或磁性物质,以免对浮子造成卡阻;
5. 使用前应先用校正磁钢将零位以下的小球置成红色,其它球置成白色;
6. 打开底法兰,装入磁性浮子(注意:重端带磁性一端向上,不能倒装。);
7. 调试时应先打开上部引管阀门,然后缓慢开启下部阀门,让介质平稳进入主导管(运 行中应避免介质急速冲击浮子,引起浮子剧列波动,影响显示准确性),观察磁性红白球 翻转是否正常,然后关闭下引管阀门,打开排污阀,让主导管内液位下降,据此方法操 作三次,确属正常,即可投入运行(腐蚀性等特殊液体除外);
8. 应根据介质情况,不定期清洗主导管清除杂质;
9. 对超过一定长度(普通型>3米、防腐型>2米)的液位计,需增加中间加固法兰或耳攀 作固定支撑,以增加强度和克服自身重量;
10. 磁翻板液位计的安装位置,应避开或远离物料介质进出口处,避免物料流体局部区 域的急速变化,影响液位测量的准确性;
11. 当配有远传配套仪表(UB或UK )时需做到如下几条:
a) 应使远传配套仪表紧贴液位计主导管,并用不锈钢抱箍固定(禁用铁质);
b) 远传配套仪表上感应面应面向和紧贴主导管;
c) 远传配套仪表零位应与液位计零位指示处在同一水平线上;
d) 远传配套仪表与显示仪表或工控机之间的连线*单独穿保护管敷设或用屏蔽二芯电 缆敷设;
e) 接线盒进线孔敷设后,要求密封良好,以免雨水、潮气等侵入而使远传配套仪表不能 正常工作,接线盒在检修或调试完成后应及时盖上。
